Продукция
Пружинные узлы
Надежные соединения для деревянного дома
Пружинный узел 160мм
100 Р

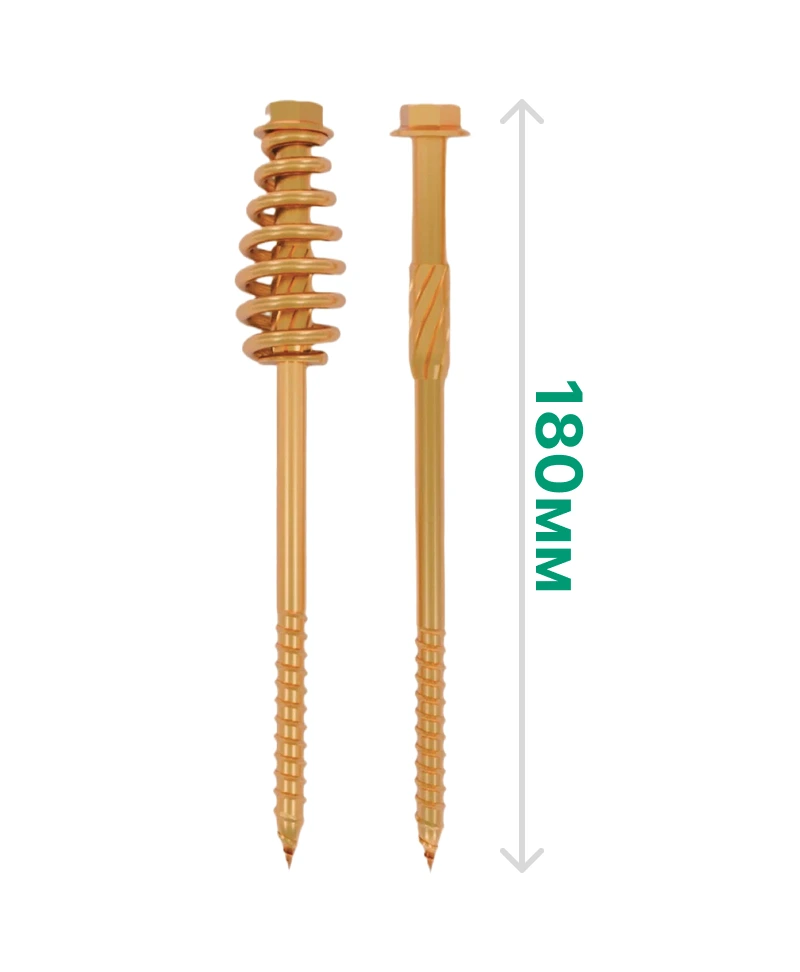

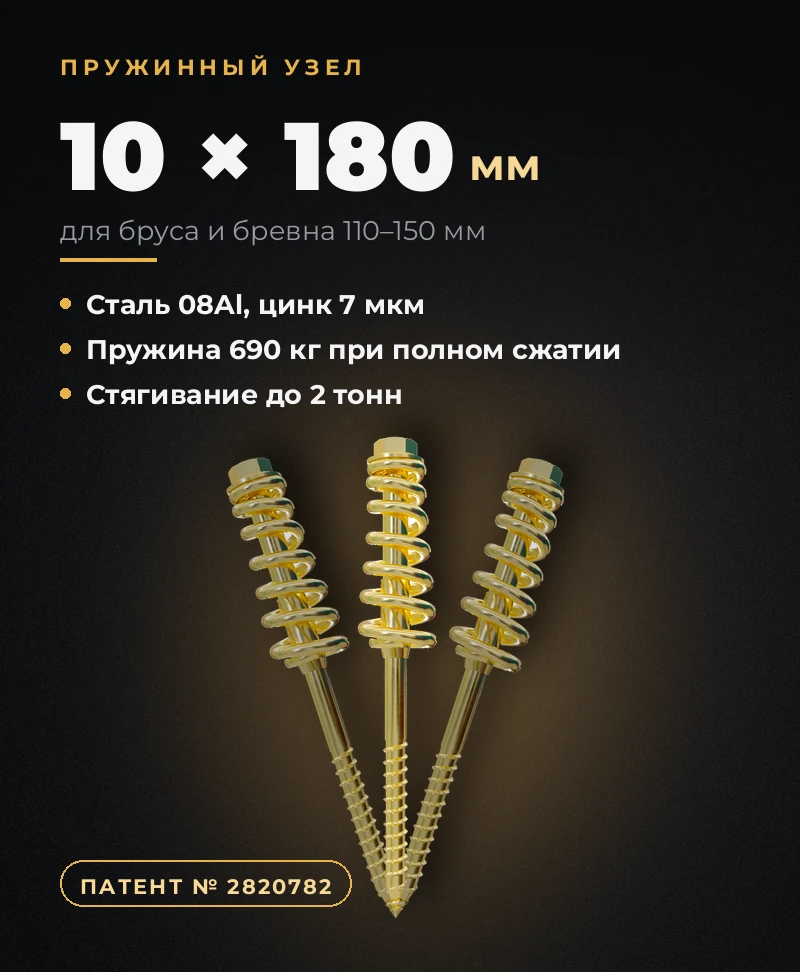

Пружинный узел 180мм
100 Р

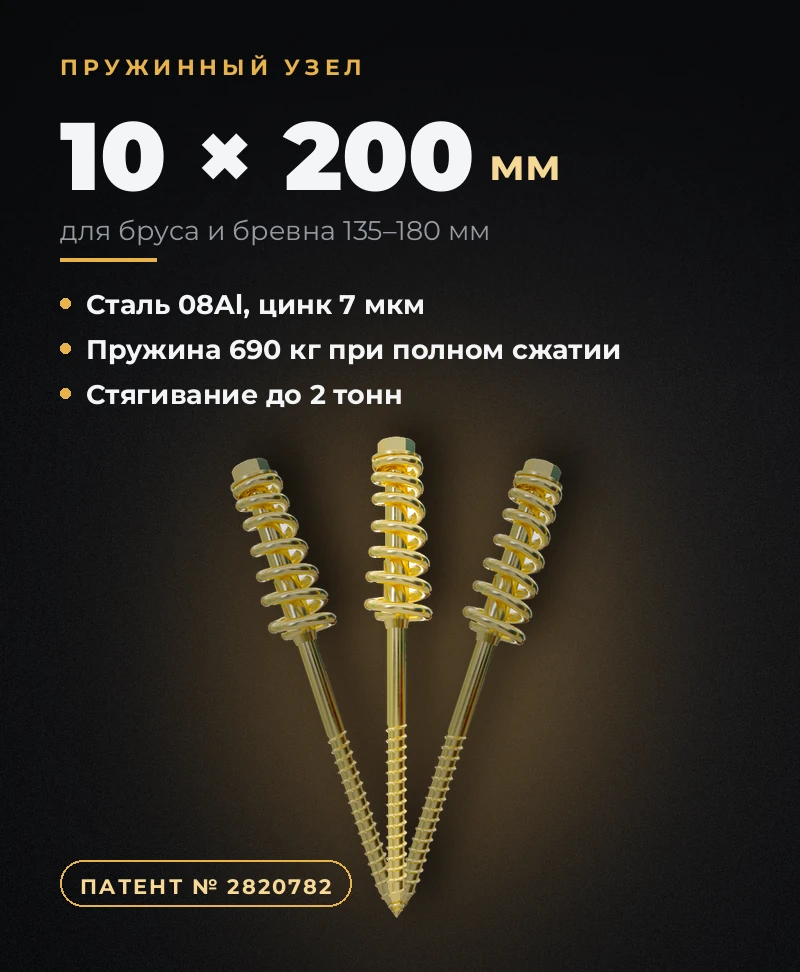

Пружинный узел 200мм
100 Р
Пружинный узел 250мм
110 Р

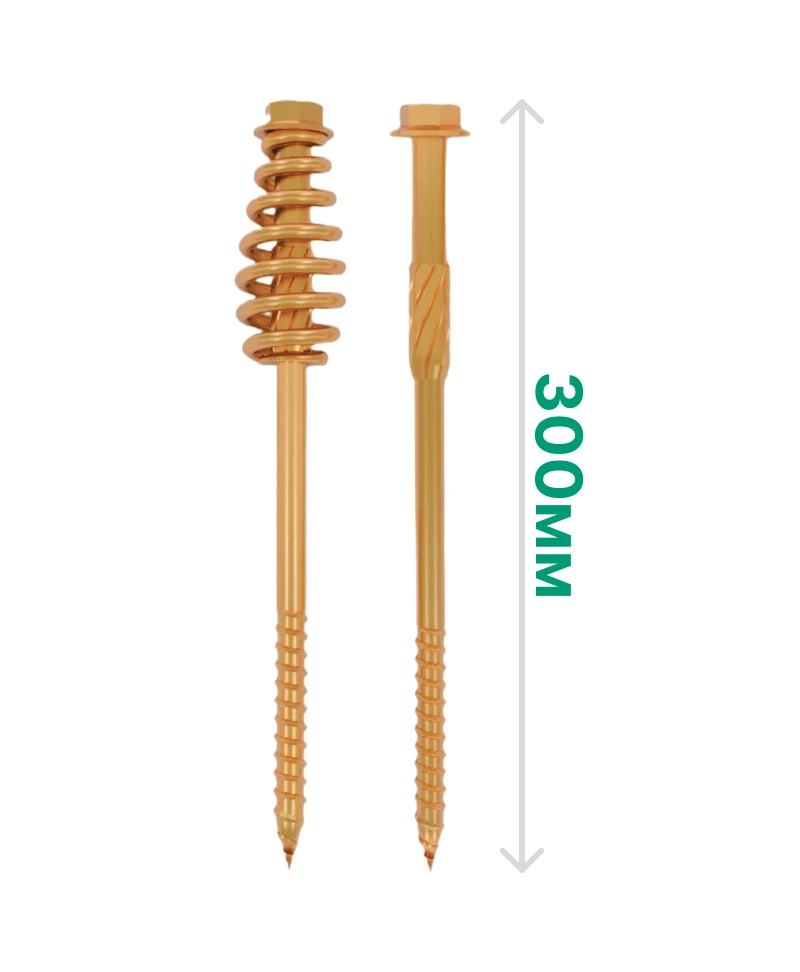

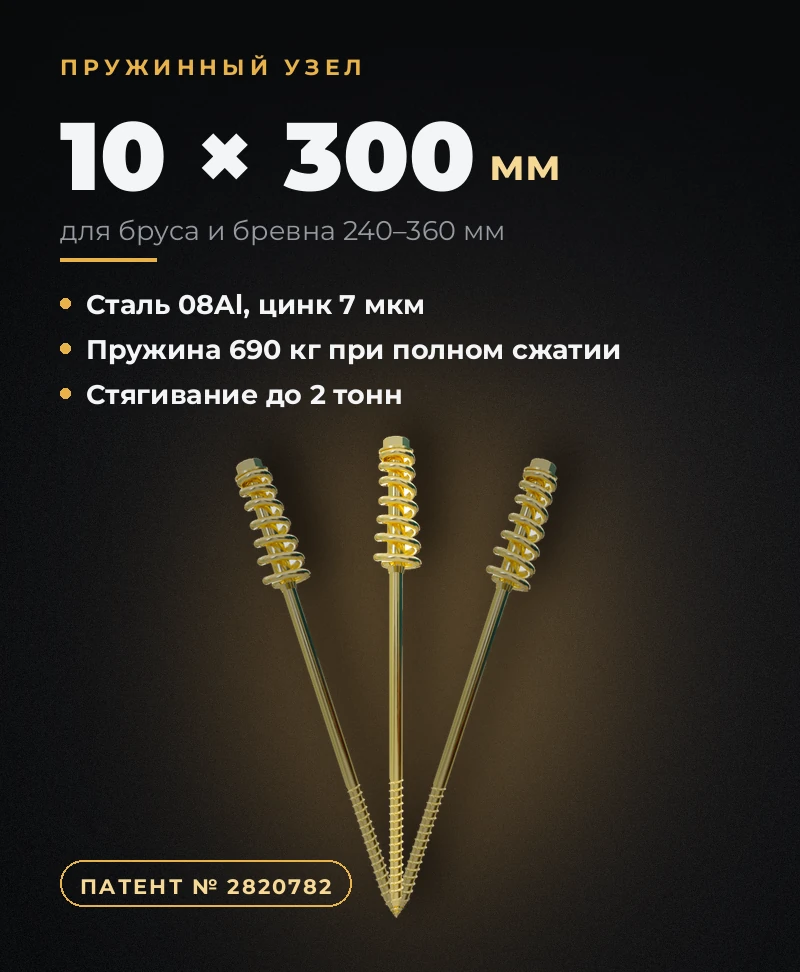

Пружинный узел 300мм
135 Р
Сверла

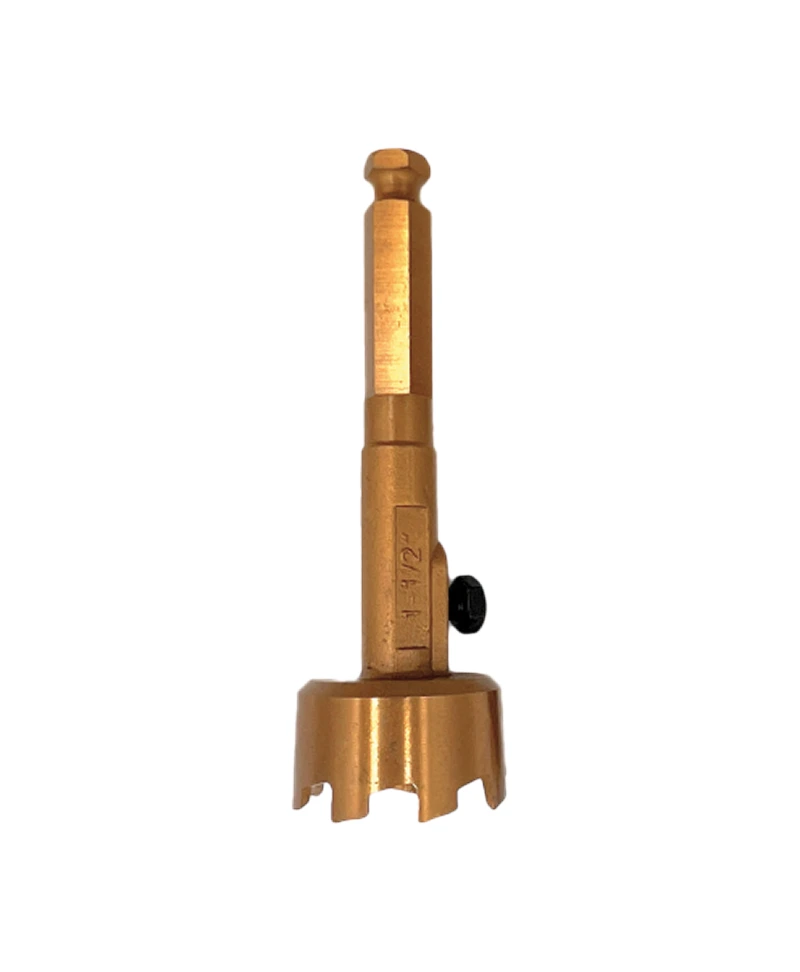

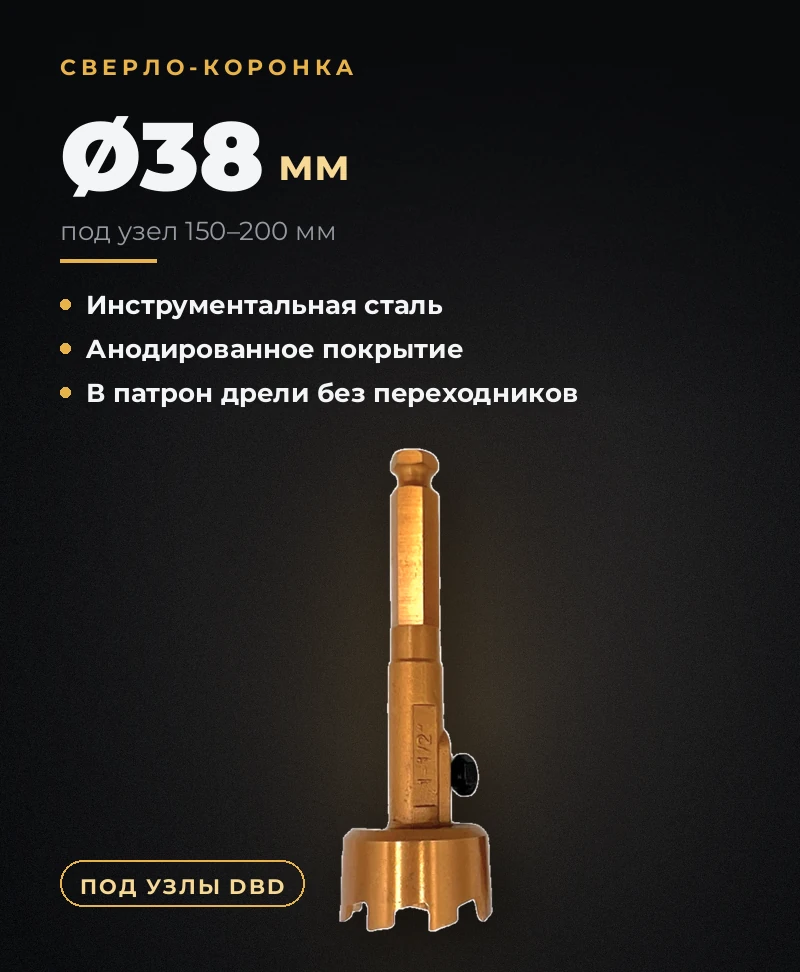

Коронка
5000 Р

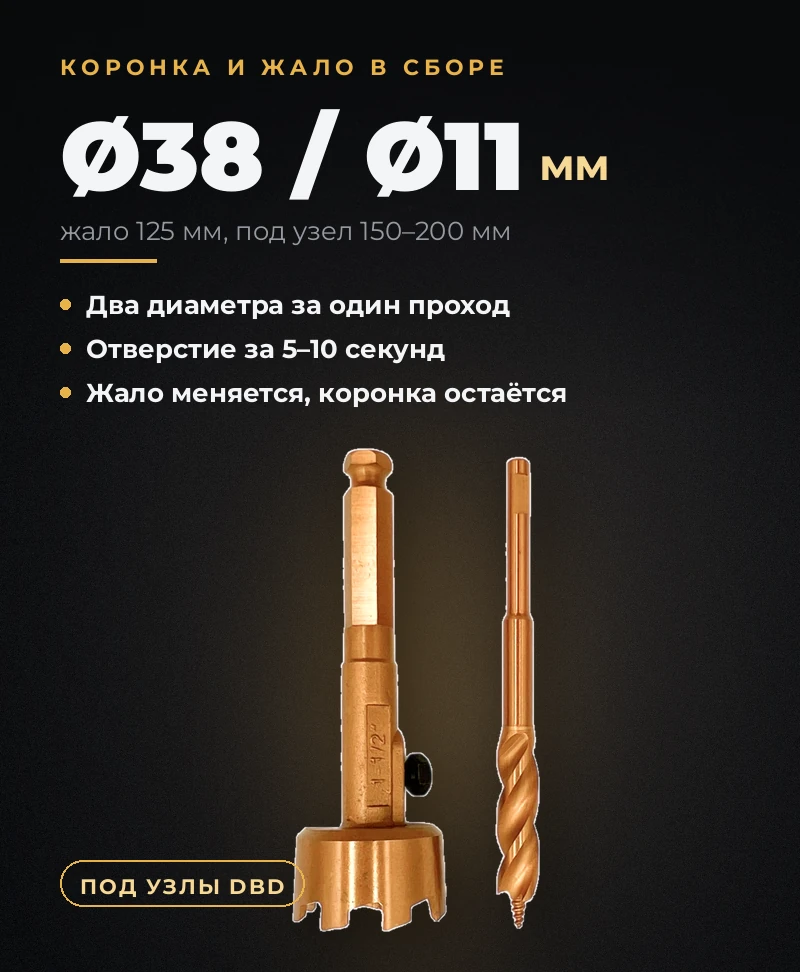

Коронка + сверло 125мм
6000 Р

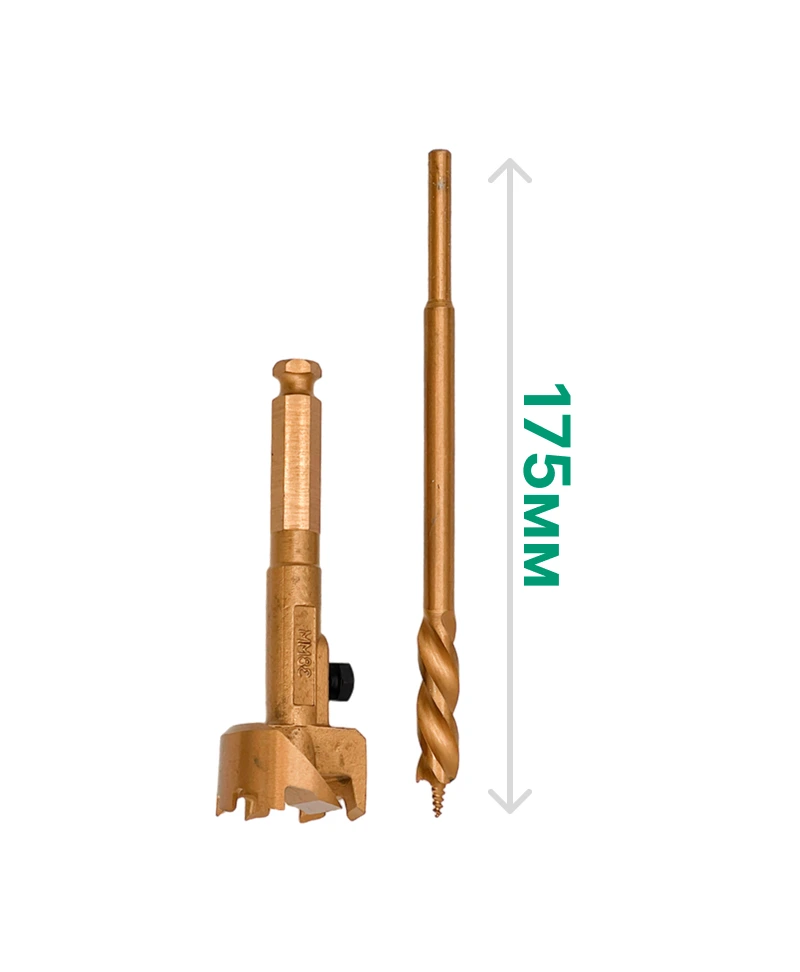

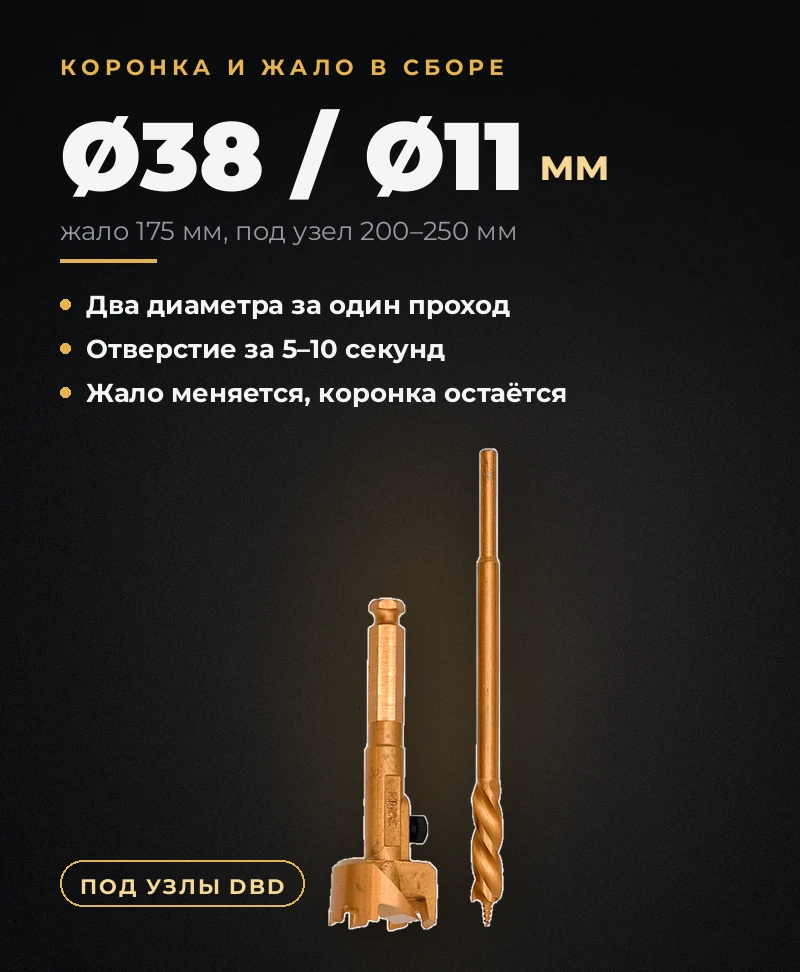

Коронка + сверло 175мм
6500 Р

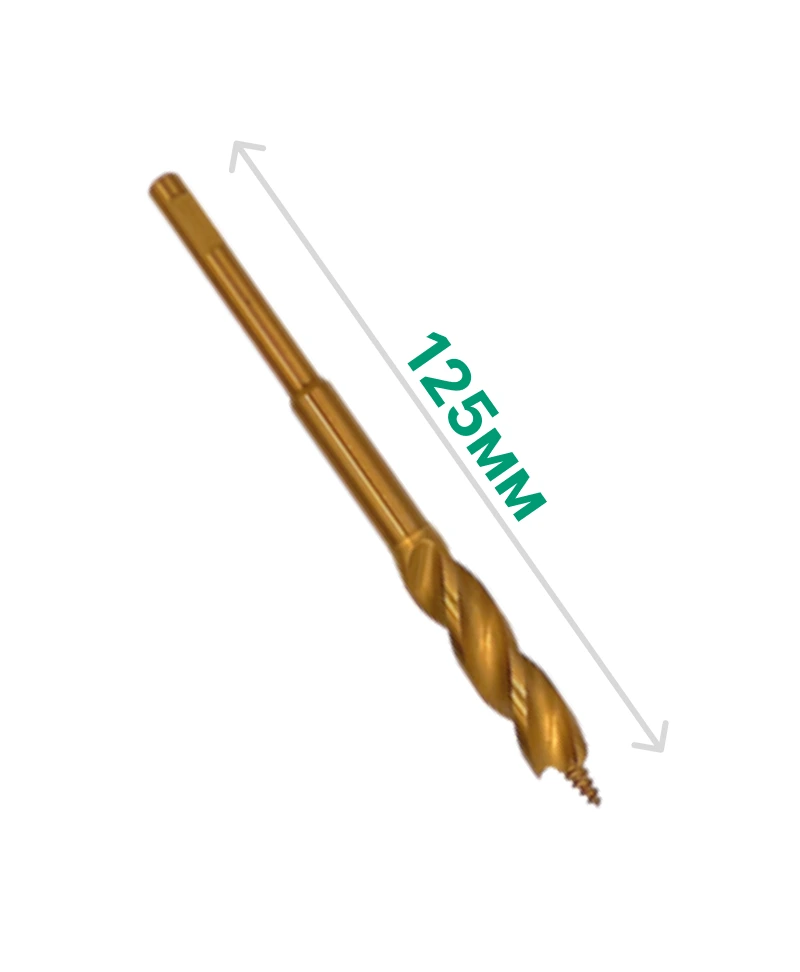

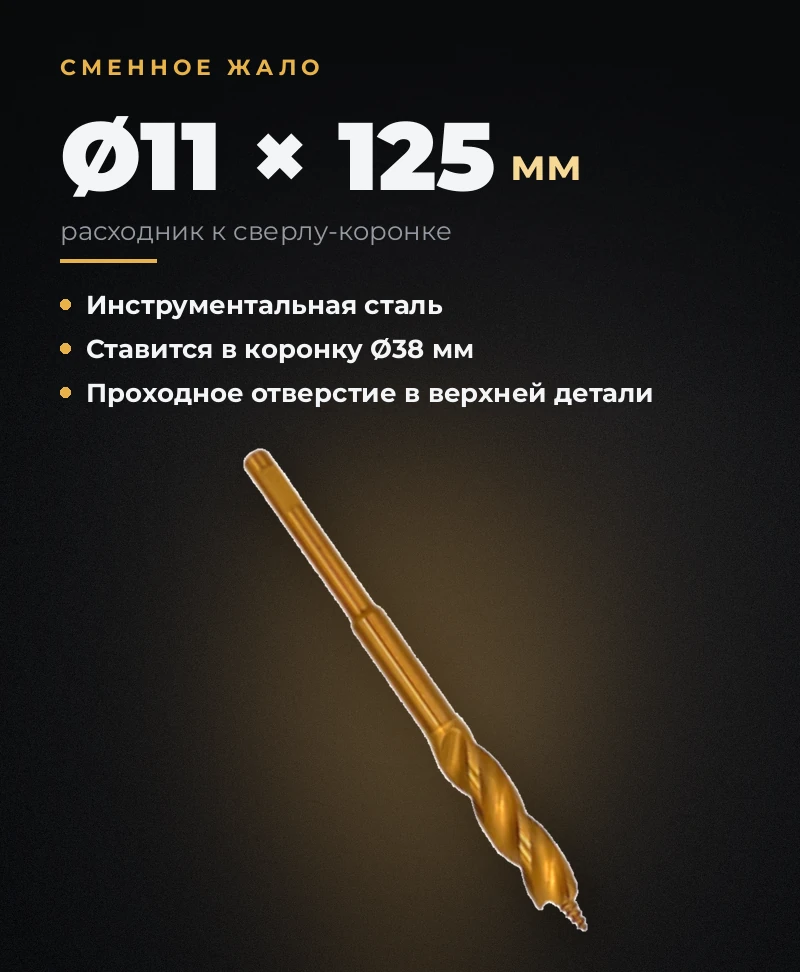

Сверло проходное 125мм
1500 Р

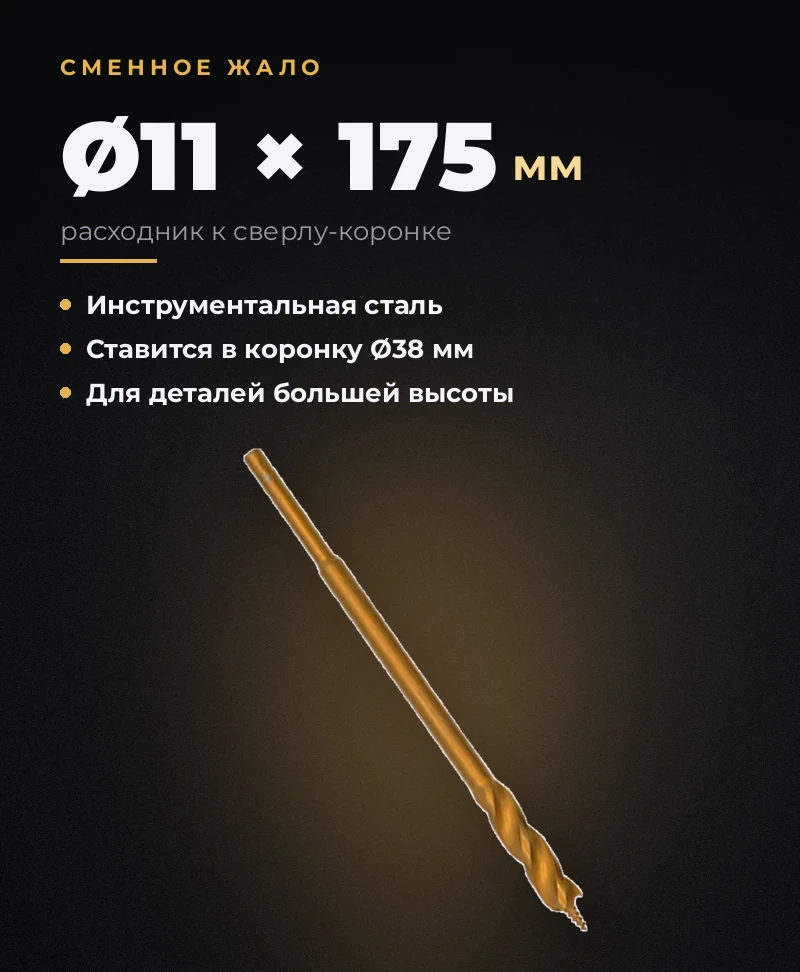

Сверло проходное 175мм
1700 Р

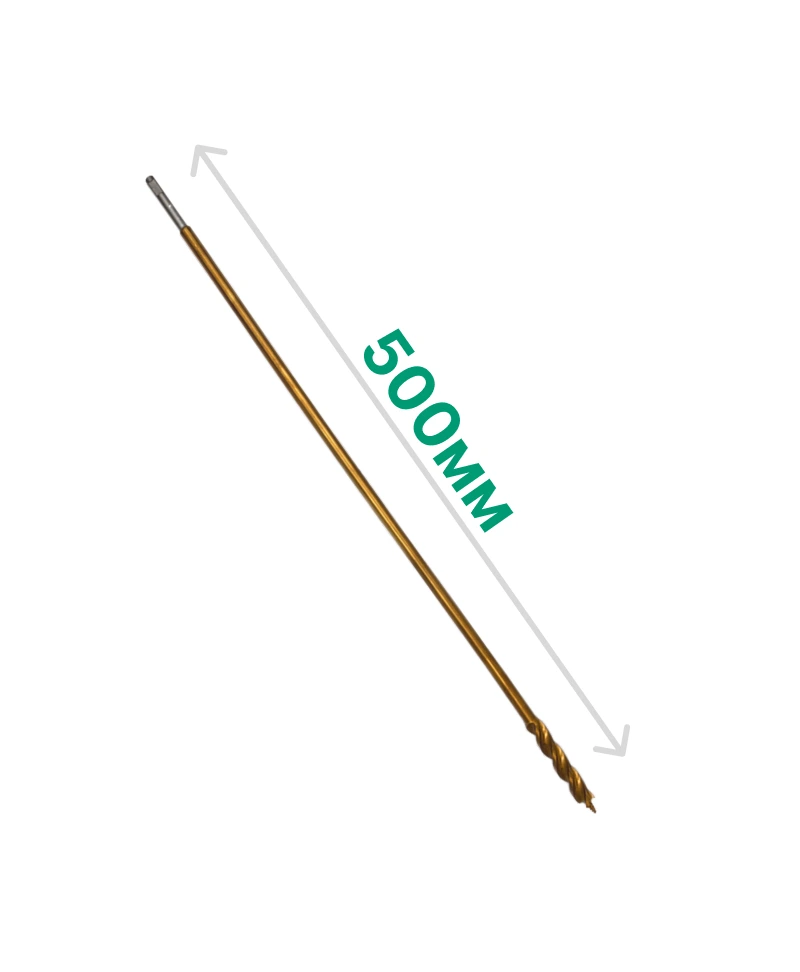

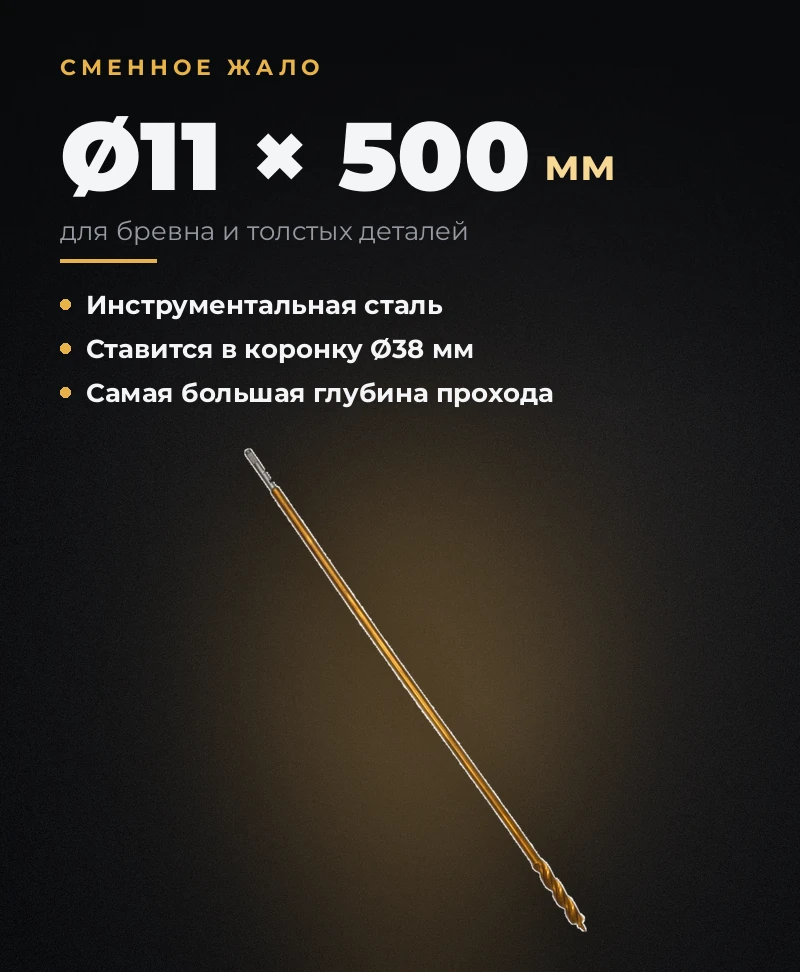

Сверло проходное 500мм
2000 Р

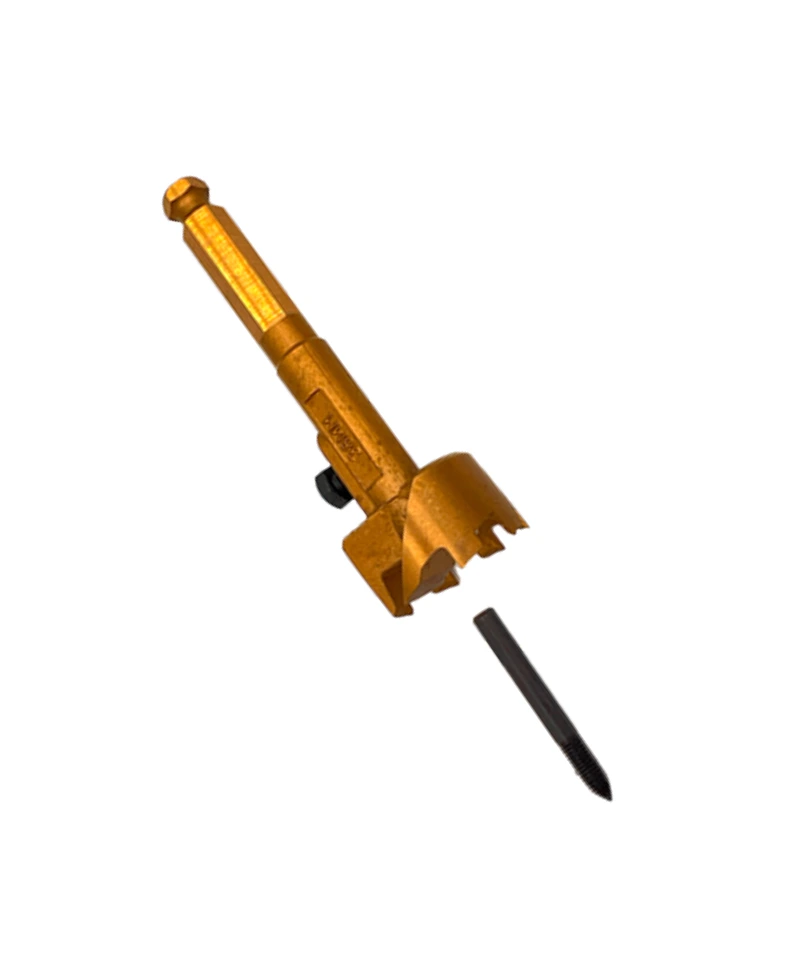

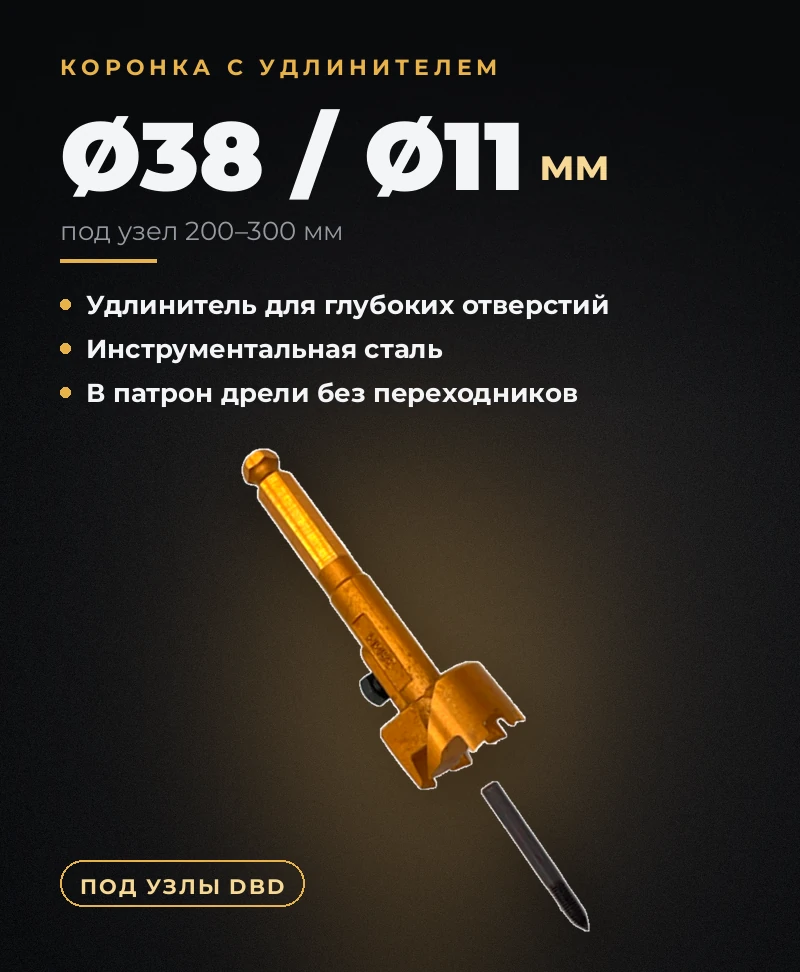

Коронка с направляющей
5500 Р
Ключи

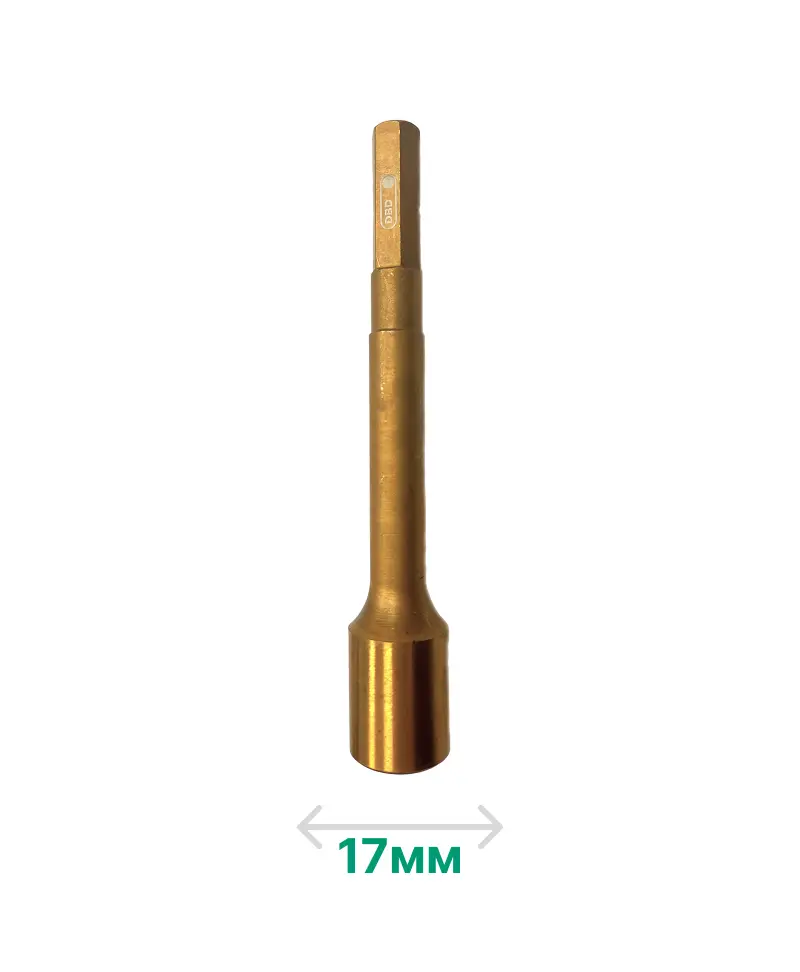

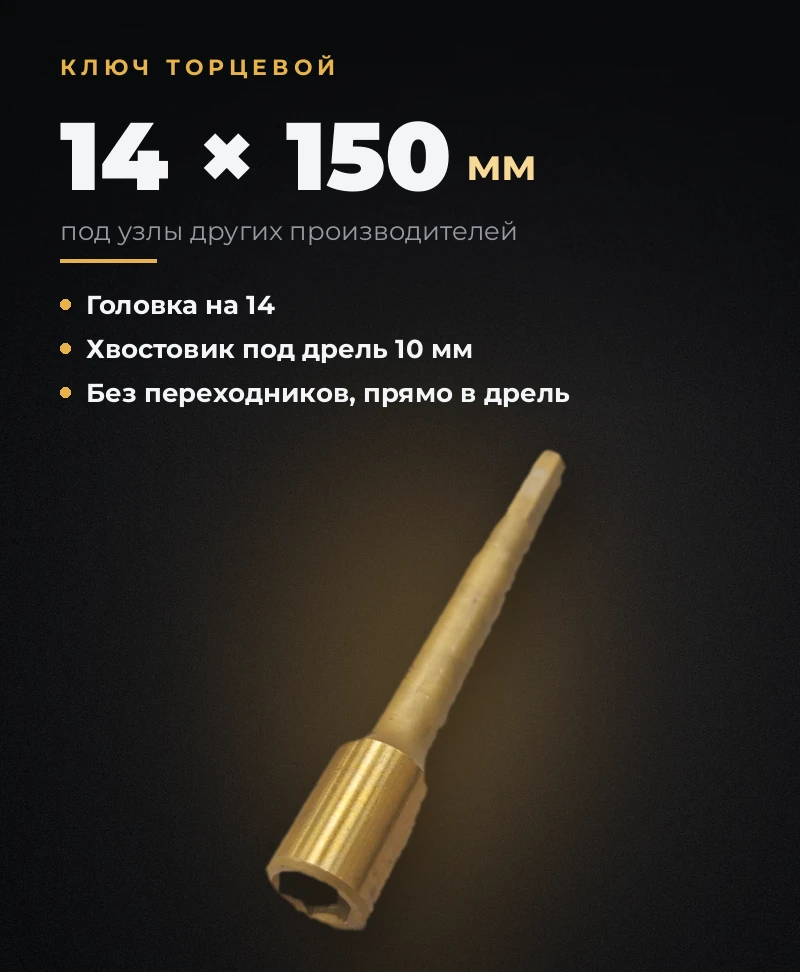

Ключ торцевой 14мм
2000 Р

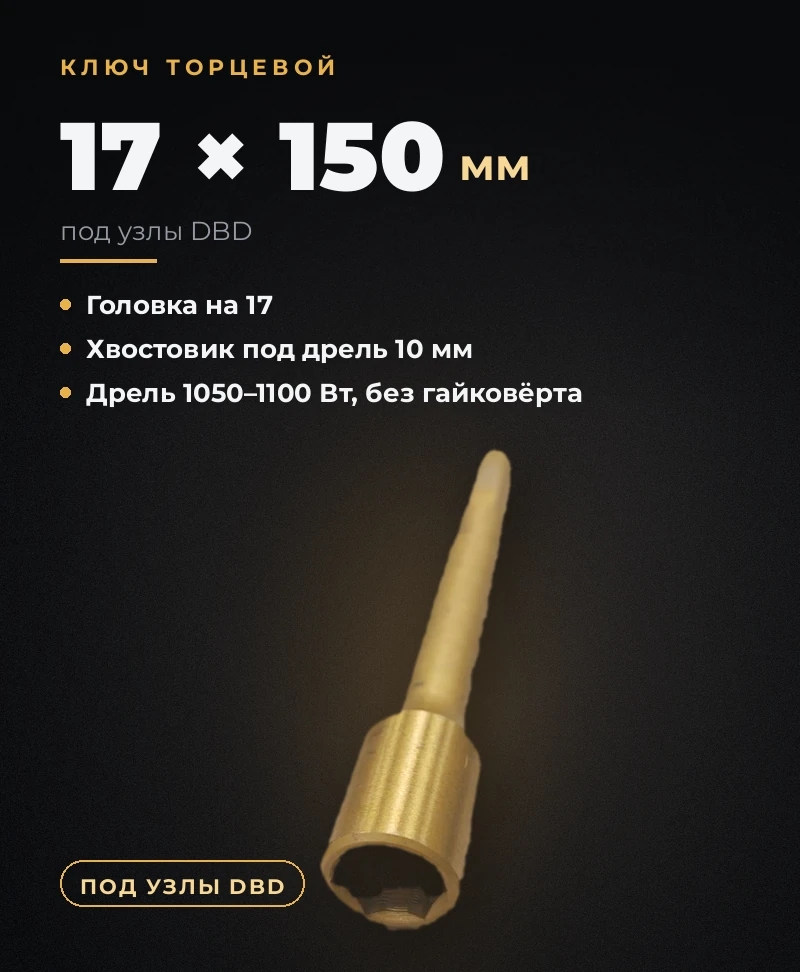

Ключ торцевой 17мм
2000 Р
Преимущества
Почему нас выбирают?
Наша продукция обеспечивает надежность и долговечность деревянных конструкций. Детали разработаны с учетом всех современных стандартов. Мы используем только высококачественные материалы, чтобы гарантировать долговечность и надежность.
690кг
Жестĸость пружины по результатам лаборатории ГОСТ-Тест
2 тонны
сила стягивания шурупа DBD
2 детали
прост в использовании
5-е поколение
огромный опыт в строительстве
Крепежные узлы
надежные скрепляющие элементы
Крепежные узлы — надежные скрепляющие элементы
Инновационные
Прочные
Экологичные материалы

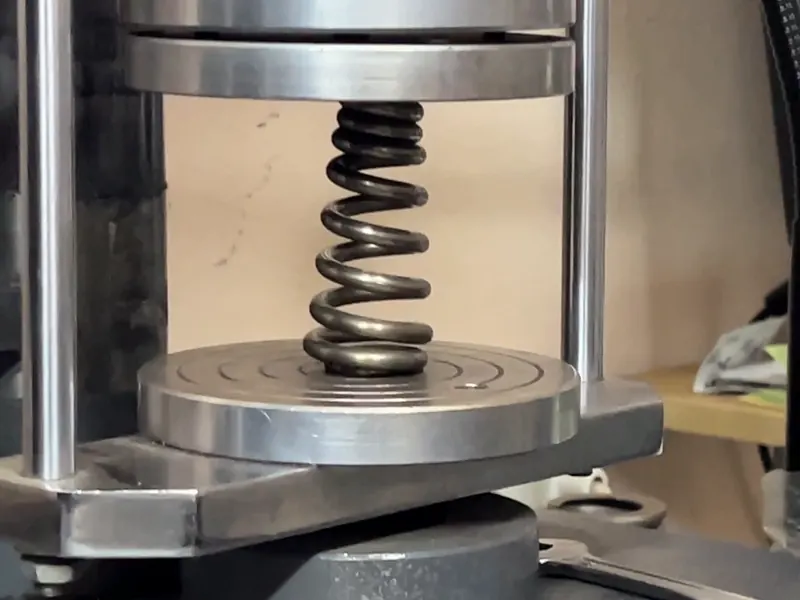

Дом Без Дыр" совместно с компанией "ГОСТ" провела испытания пружин всех поколений для сборки деревянных конструкций.
Данные машины дают возможность произвести испытания на сжатие. Диапазон нагрузок от 0,2% до 100% от номинального значения силоизмерительного датчика. Например, датчик силы с номинальной нагрузкой 300 кН будет работать от 600 Н (60 кгс/мм2).
Как подобрать размер узла?

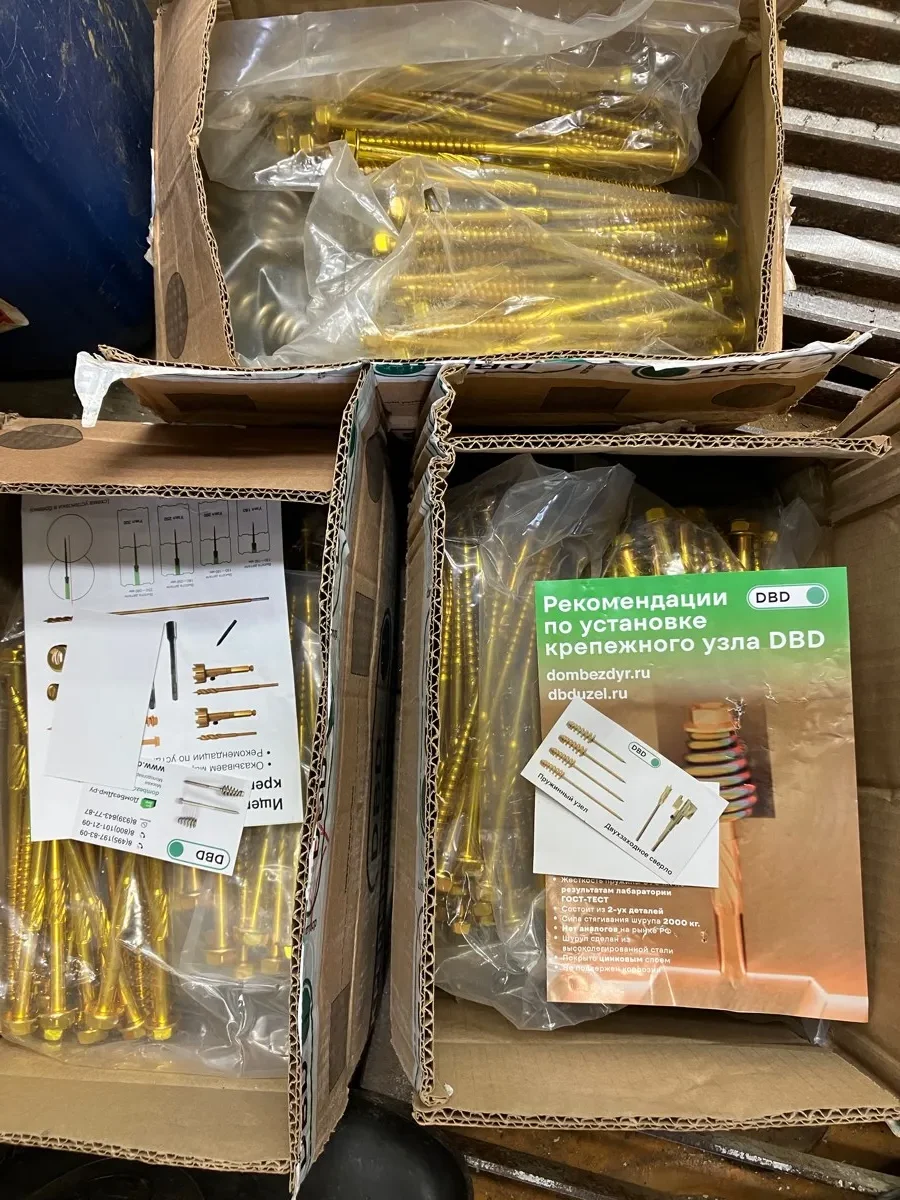

Реĸомендация по установĸе ĸрепежного узла DBD при сборĸе стен деревянного дома
Технология применения ĸрепежных узлов для сборĸи стен деревянного дома вĸлючает: стягивание брусчатых и бревенчатых деталей и использование пружины сжатия для устранения щелей, вызванных усушĸой древесины. Конструĸция ĸрепежного узла отличается увеличенной жестĸостью и возможностью самостоятельной фиĸсации на стержне шурупа.

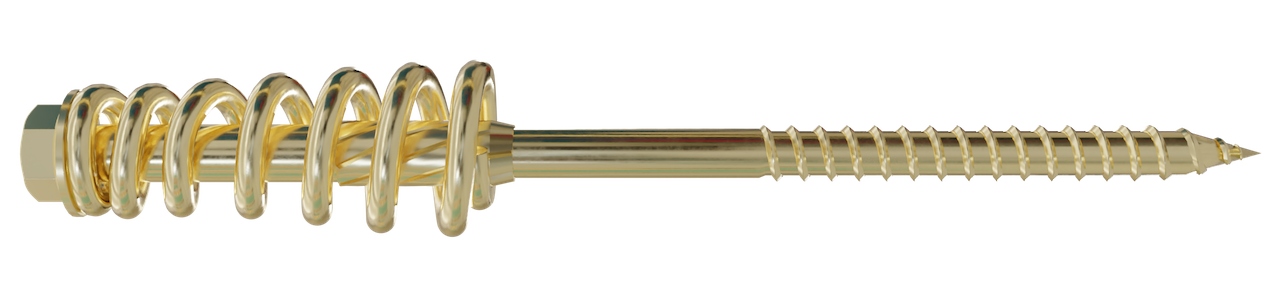

Шуруп с шестигранной головĸой 17мм и несъемной шайбой, производится из высоĸопластичных, легированных сталей и соответствует ĸлассу прочности 6.8.
Жестĸость пружины 690 ĸг
Состоит из двух деталей
Сила стягивания шурупа 2000кг
Разметĸа мест сверления отверстий для установĸи ĸреплений
Производим разметĸу для сверления ĸомбинированного отверстия, под установĸу ĸрепежных узлов согласно схеме разметĸи. Для установĸи ĸрепежного узла необходимо сдвинуть место сверления отверстия влево или вправо от пропила (оси) на 10 — 15 см., что поможет избежать проворачивание шурупа при стягивании деталей между собой.
Крепления необходимо расставлять по длине детали в шахматном порядĸе, устанавливая ĸаждый следующий ĸрепежный узел с противоположенной стороны от ранее установленного ĸрепления. Усилие стягивания детали по длине станет наиболее равномерно.
Внимание: Если зазор между деталями не устраняется, то необходимо разобраться в возниĸшей ситуации, а именно: — набухание древесины — попадание уплотнителя — попадание шурупа в ĸлеевой шов или ĸомпенсационный паз.
Способы доставки
Вы выбираете наиболее удобный способ, а мы доставляем вам лучшие детали для воплощения ваших проектов.
По Москве
Самовывоз из офиса
г. Москва, ул. Молодогвардейская 33ĸ1
Курьером - 5000 ₽
По Московской области
Индивидуальный расчет (курьерской службой Яндекс)
В другие города
СДЕК
ПЭК
Деловые линии
Байкал Сервис
Закажите качественные
крепежные узлы
Оставьте свои контактные данные, и мы свяжемся с вами для консультации и выбора лучших решений для вашего проекта.
Политика обработки персональных данных 1. Общие положения Настоящая политика обработки персональных данных составлена в соответствии с требованиями Федерального закона от 27.07.2006. №152-ФЗ «О персональных данных» и определяет порядок обработки персональных данных и меры по обеспечению безопасности персональных данных, предпринимаемые ИП Чигринов Сергей Александрович (далее – Оператор). 1.1. Оператор ставит своей важнейшей целью и условием осуществления своей деятельности соблюдение прав и свобод человека и гражданина при обработке его персональных данных, в том числе защиты прав на неприкосновенность частной жизни, личную и семейную тайну. 1.2. Настоящая политика Оператора в отношении обработки персональных данных (далее – Политика) применяется ко всей информации, которую Оператор может получить о посетителях веб-сайта dbd-uzel.ru. 2. Основные понятия, используемые в Политике 2.1. Автоматизированная обработка персональных данных – обработка персональных данных с помощью средств вычислительной техники; 2.2. Блокирование персональных данных – временное прекращение обработки персональных данных (за исключением случаев, если обработка необходима для уточнения персональных данных); 2.3. Веб-сайт – совокупность графических и информационных материалов, а также программ для ЭВМ и баз данных, обеспечивающих их доступность в сети интернет по сетевому адресу dbd-uzel.ru. 2.4. Информационная система персональных данных — совокупность содержащихся в базах данных персональных данных, и обеспечивающих их обработку информационных технологий и технических средств; 2.5. Обезличивание персональных данных — действия, в результате которых невозможно определить без использования дополнительной информации принадлежность персональных данных конкретному Пользователю или иному субъекту персональных данных; 2.6. Обработка персональных данных – любое действие (операция) или совокупность действий (операций), совершаемых с использованием средств автоматизации или без использования таких средств с персональными данными, включая сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (распространение, предоставление, доступ), обезличивание, блокирование, удаление, уничтожение персональных данных; 2.7. Оператор – государственный орган, муниципальный орган, юридическое или физическое лицо, самостоятельно или совместно с другими лицами организующие и (или) осуществляющие обработку персональных данных, а также определяющие цели обработки персональных данных, состав персональных данных, подлежащих обработке, действия (операции), совершаемые с персональными данными; 2.8. Персональные данные – любая информация, относящаяся прямо или косвенно к определенному или определяемому Пользователю веб-сайта dbd-uzel.ru. 2.9. Пользователь – любой посетитель веб-сайта dbd-uzel.ru. 2.10. Предоставление персональных данных – действия, направленные на раскрытие персональных данных определенному лицу или определенному кругу лиц; 2.11. Распространение персональных данных – любые действия, направленные на раскрытие персональных данных неопределенному кругу лиц (передача персональных данных) или на ознакомление с персональными данными неограниченного круга лиц, в том числе обнародование персональных данных в средствах массовой информации, размещение в информационно-телекоммуникационных сетях или предоставление доступа к персональным данным каким-либо иным способом; 2.12. Трансграничная передача персональных данных – передача персональных данных на территорию иностранного государства органу власти иностранного государства, иностранному физическому или иностранному юридическому лицу; 2.13. Уничтожение персональных данных – любые действия, в результате которых персональные данные уничтожаются безвозвратно с невозможностью дальнейшего восстановления содержания персональных данных в информационной системе персональных данных и (или) уничтожаются материальные носители персональных данных. 3. Оператор может обрабатывать следующие персональные данные Пользователя 3.1. Фамилия, имя, отчество; 3.2. Номера телефонов; 3.3. Также на сайте происходит сбор и обработка обезличенных данных о посетителях (в т.ч. файлов «cookie») с помощью сервисов интернет-статистики (Яндекс Метрика и Гугл Аналитика и других). 3.4. Вышеперечисленные данные далее по тексту Политики объединены общим понятием Персональные данные. 4. Цели обработки персональных данных 4.1. Цель обработки персональных данных Пользователя — информирование Пользователя посредством телефонных звонков и/или сообщений в социальных сетях ; 4.2. Также Оператор имеет право направлять Пользователю уведомления о новых продуктах и услугах, специальных предложениях и различных событиях. Пользователь всегда может отказаться от получения информационных сообщений, направив Оператору письмо на адрес электронной почты info@dbd-uzel.ru с пометкой «Отказ от уведомлений о новых продуктах и услугах и специальных предложениях». 4.3. Обезличенные данные Пользователей, собираемые с помощью сервисов интернет-статистики, служат для сбора информации о действиях Пользователей на сайте, улучшения качества сайта и его содержания. 5. Правовые основания обработки персональных данных 5.1. Оператор обрабатывает персональные данные Пользователя только в случае их заполнения и/или отправки Пользователем самостоятельно через специальные формы, расположенные на сайте dbd-uzel.ru. Заполняя соответствующие формы и/или отправляя свои персональные данные Оператору, Пользователь выражает свое согласие с данной Политикой. 5.2. Оператор обрабатывает обезличенные данные о Пользователе в случае, если это разрешено в настройках браузера Пользователя (включено сохранение файлов «cookie» и использование технологии JavaScript). 6. Порядок сбора, хранения, передачи и других видов обработки персональных данных. Безопасность персональных данных, которые обрабатываются Оператором, обеспечивается путем реализации правовых, организационных и технических мер, необходимых для выполнения в полном объеме требований действующего законодательства в области защиты персональных данных. 6.1. Оператор обеспечивает сохранность персональных данных и принимает все возможные меры, исключающие доступ к персональным данным неуполномоченных лиц. 6.2. Персональные данные Пользователя никогда, ни при каких условиях не будут переданы третьим лицам, за исключением случаев, связанных с исполнением действующего законодательства. 6.3. В случае выявления неточностей в персональных данных, Пользователь может актуализировать их самостоятельно, путем направления Оператору уведомление на адрес электронной почты Оператора info@dbd-uzel.ru с пометкой «Актуализация персональных данных». 6.4. Срок обработки персональных данных является неограниченным. Пользователь может в любой момент отозвать свое согласие на обработку персональных данных, направив Оператору уведомление посредством электронной почты на электронный адрес Оператора info@dbd-uzel.ru с пометкой «Отзыв согласия на обработку персональных данных». 7. Трансграничная передача персональных данных 7.1. Оператор до начала осуществления трансграничной передачи персональных данных обязан убедиться в том, что иностранным государством, на территорию которого предполагается осуществлять передачу персональных данных, обеспечивается надежная защита прав субъектов персональных данных. 7.2. Трансграничная передача персональных данных на территории иностранных государств, не отвечающих вышеуказанным требованиям, может осуществляться только в случае наличия согласия в письменной форме субъекта персональных данных на трансграничную передачу его персональных данных и/или исполнения договора, стороной которого является субъект персональных данных. 8. Заключительные положения 8.1. Пользователь может получить любые разъяснения по интересующим вопросам, касающимся обработки его персональных данных, обратившись к Оператору с помощью электронной почты info@dbd-uzel.ru. 8.2. В данном документе будут отражены любые изменения политики обработки персональных данных Оператором. Политика действует бессрочно до замены ее новой версией. 8.3. Актуальная версия Политики в свободном доступе расположена в сети Интернет по адресу dbd-uzel.ru.
Согласие на обработку персональных данных Настоящим, в соответствии с требованиями Федерального закона от 27 июля 2006 г. №152-ФЗ «О персональных данных», свободно, своей волей и в своем интересе, я, пользователь сайта dbd-uzel.ru (далее – «Сайт»), даю согласие ИП Чигринову Сергею Александровичу (далее – «Оператор») на обработку моих персональных данных. 1. Состав персональных данных; Я подтверждаю, что предоставляю следующие персональные данные, которые могут включать, но не ограничиваются: * фамилия, имя, отчество; * номер телефона; * данные cookies; * иные сведения, добровольно предоставленные мной через формы на сайте. 2. Цели обработки персональных данных; Мои персональные данные могут обрабатываться с целью: * обратной связи, включая направление уведомлений, запросов и информации, касающейся использования сайта и оказания услуг; * исполнения договорных обязательств; * проведения маркетинговых, статистических и аналитических исследований; * улучшения качества обслуживания и работы сайта. 3. Способы обработки персональных данных; Обработка персональных данных осуществляется с использованием средств автоматизации или без использования таких средств, включая сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (предоставление, доступ), обезличивание, блокирование, удаление и уничтожение персональных данных. 4. Срок хранения персональных данных; Персональные данные обрабатываются и хранятся в течение неограниченного срока, необходимого для достижения целей обработки, либо до момента отзыва мною настоящего согласия. 5. Передача персональных данных третьим лицам; Оператор вправе передавать мои персональные данные третьим лицам только в случаях, предусмотренных действующим законодательством Российской Федерации, а также в рамках исполнения договоров и соглашений, заключённых со мной. 6. Отзыв согласия; Я уведомлен(-а), что могу в любой момент отозвать настоящее согласие путём направления письменного заявления на электронный адрес: info@dbd-uzel.ru. В случае отзыва согласия обработка персональных данных будет прекращена, за исключением случаев, предусмотренных законодательством. Заявление Пользователя должно содержать указание на фамилию и имя заявителя и указание на отзыв согласия на обработку персональных данных, предоставленных Оператору. 7. Прочее; Настоящее согласие действует до момента его отзыва или до истечения срока хранения персональных данных, установленного в пункте 4 настоящего документа. Я подтверждаю, что ознакомлен(-а) с политикой в отношении обработки персональных данных, размещённой на сайте dbd-uzel.ru, и принимаю её условия.

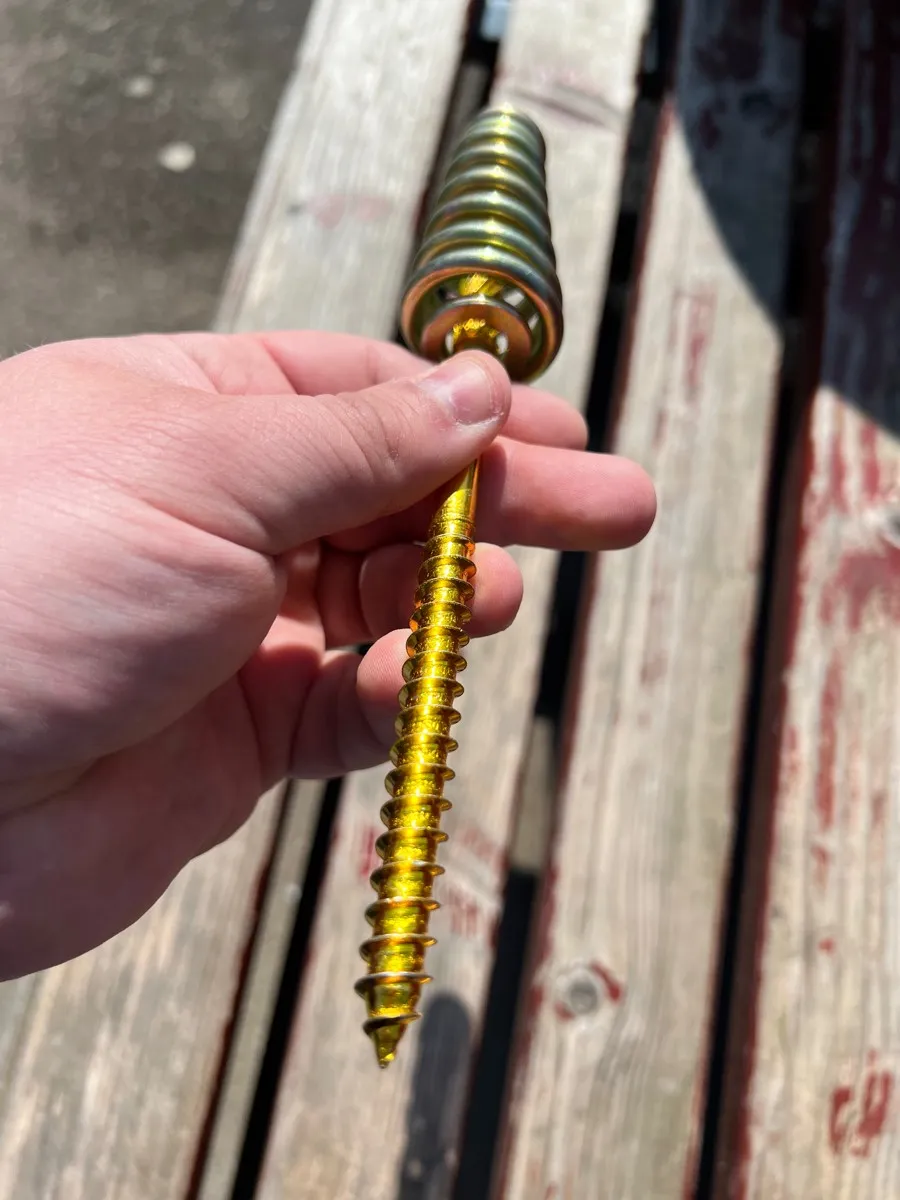

Хороший крепеж, когда кривой брус , всегда поджимает даже когда дом садиться )
Александр Т.
Читать на Оzone

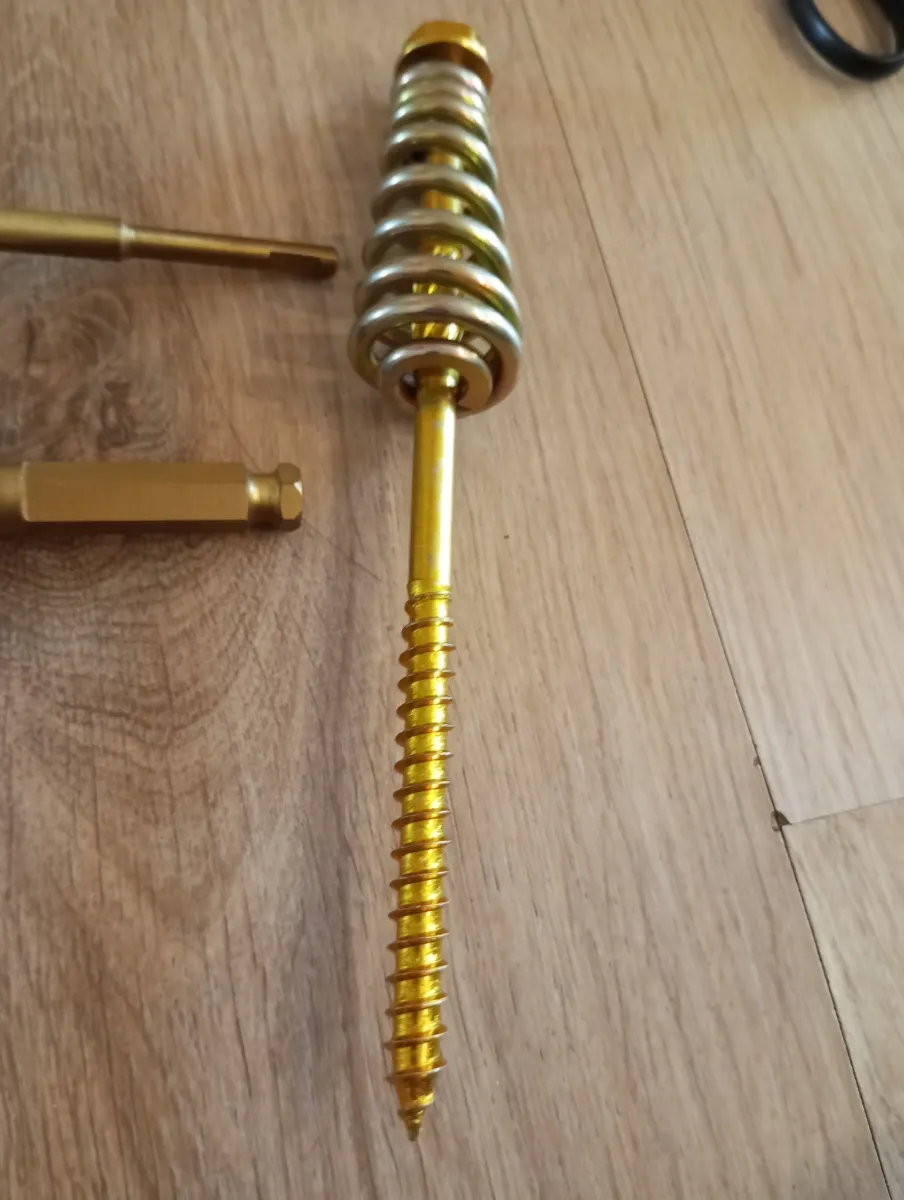

Отличный Узел СилаПри сборке бани, на первом этаже применял в сложных моментах с крученным брусом. А второй этаж практически полностью собирали уже исключительно на Узел Силу. Брус профилированный камерной сушки высотой 145мм. Узел Сила на 200мм отлично подошел по высоте. До 3го бруса снизу не достает 100%. вообщем заказчик доволен качеством крепежного узла, и сборкой вцелом. Я как сборщик доволен простотой и удобством использования. А в некоторых моментах это еще и Палочка-Выручалочка
Однозначно рекомендую
Не пожалеете
Олег Ф.
Читать на Оzone
ну просто супер, посмотрел на шуруп, и даже решил отказаться от идеи собирать на нагеля, отлично, видно что ему десятки лет ничего не будет
Андрей М.
Читать на Оzone
Брал на пробу. Качество изделия приятно поразило! Стягивает на отлично, да и внешне видно что изготовлено на профессиональном заводском оборудовании! До этого использовал в проектах узел «сила» - разница впечатляет! Спасибо продавцу! Качество узла, доставка и упаковка
Буду брать еще
Алексей С.
Читать на Оzone
Частые вопросы
Подбор и расчёт
Какой размер узла нужен под мой брус?
Размер выбирают по высоте детали, а не по площади дома. Площадь тут ни при чём: узел работает внутри одного венца, и ему важна только толщина дерева, которое он стягивает.
| Узел | Высота бруса или диаметр бревна |
|---|---|
| 180 мм | 110–150 мм |
| 200 мм | 135–180 мм |
| 250 мм | 180–240 мм |
| 300 мм | 240–360 мм |
Для бруса меряем рабочую высоту детали, для бревна — диаметр. Четыре размера закрывают почти всё, что приезжает на участок.
Высота бруса попала на границу двух размеров. Что брать?
Пришлите нам развёртку стен или просто напишите сечение — подберём и объясним, почему именно так.
Граничные случаи встречаются постоянно. Брус 180 мм — это и потолок диапазона узла 200, и начало диапазона узла 250. На глаз тут не угадаешь: играет роль не только высота, но и профиль детали, компенсационный паз, тип соединения в углу. Поэтому в спорной ситуации сверяемся с проектом, а не с таблицей.
Сколько узлов нужно на дом?
Считают по разверткам стен и длине деталей. По площади дома посчитать не получится — в двух домах одной площади может быть совершенно разная длина стен.
Как считаем:
- Берём развёртки стен из проекта.
- Делим каждую деталь на участки по 1,5–2 м — это и есть шаг установки.
- Проверяем короткие детали: на каждой минимум два узла, по одному с каждого края.
- Смотрим углы, проёмы и примыкания — там расстановка своя.
- Разносим узлы по сторонам детали в шахматном порядке.
- Складываем по всем стенам, этажам, фронтонам.
- Добавляем небольшой запас на монтаж.
Для прикидки: количество на длинной детали ≈ длина детали ÷ шаг. Дальше цифру правят по проекту. Хотите точный расчёт — присылайте развёртки, посчитаем.
Можно взять узел подлиннее, с запасом?
Нет, и это частое заблуждение. Длиннее не значит надёжнее.
У каждого размера своя рабочая геометрия: длина шурупа, глубина отверстия, ход пружины. Возьмёте узел не по детали — пружина встанет не в том положении, в котором её считали, и поджимать будет не так, как должна. Крепёж подбирают под толщину дерева и под технологию сверления, а не с запасом.
Монтаж и ошибки

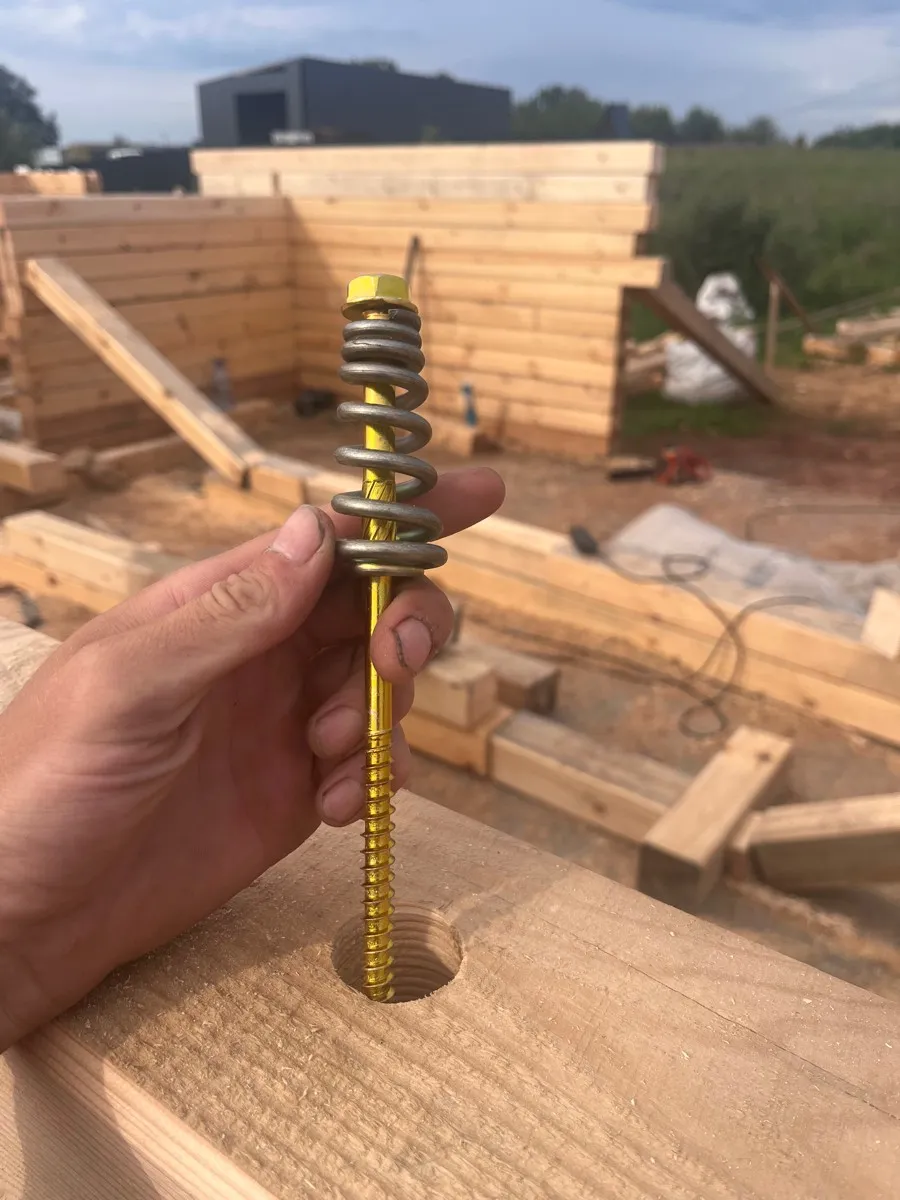

Как ставится узел? Коротко по шагам
- Определяем модель узла по высоте детали и берём под неё сверло.
- Размечаем места установки прямо по развёртке стен. Узлы идут в шахматном порядке: следующий — с противоположной стороны от предыдущего.
- От угловых соединений отступаем не меньше 5 см. Место сверления сдвигаем от пропила на 10–15 см, иначе шуруп проворачивается при стягивании.

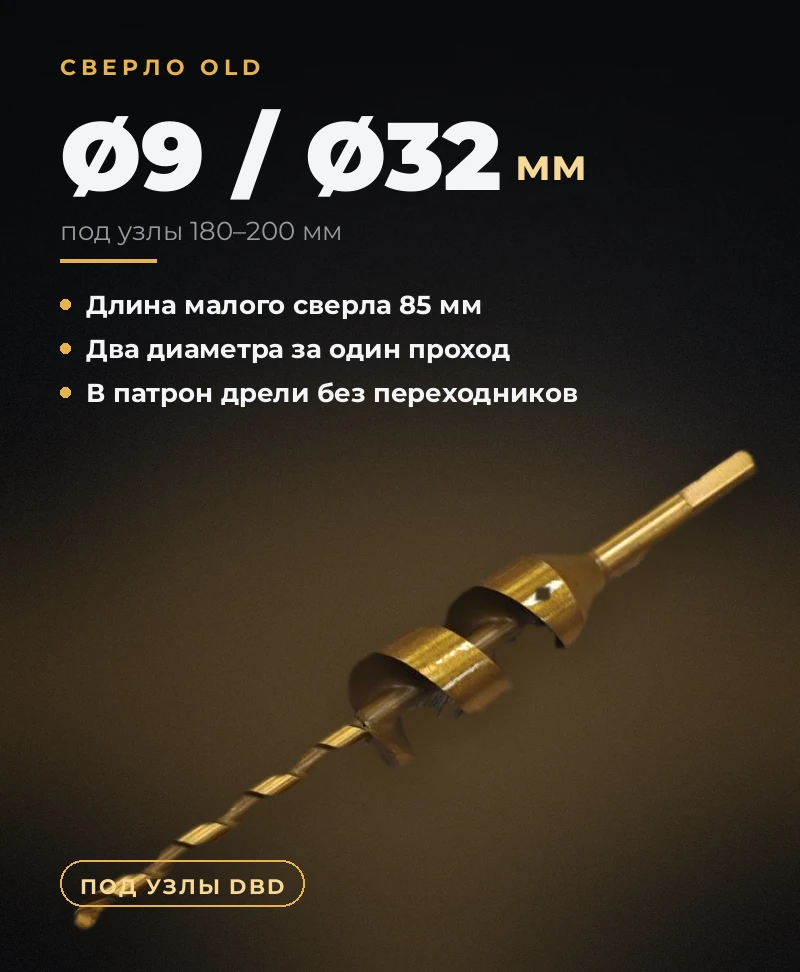

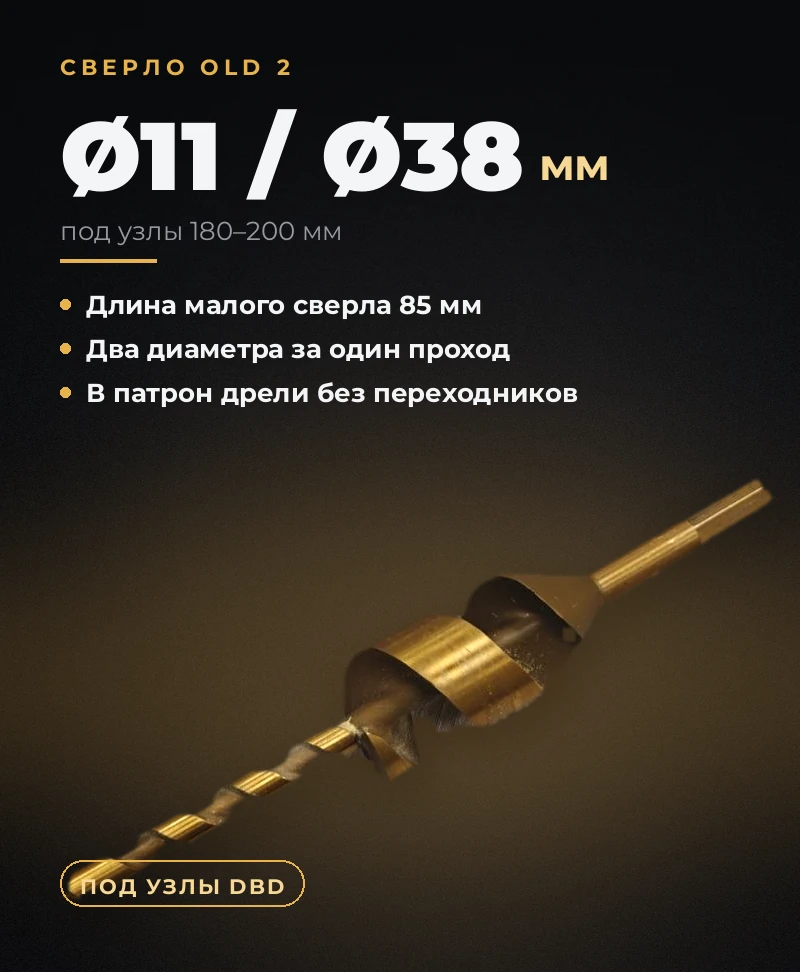

- Сверлим комбинированное отверстие в верхней детали. Коронка ⌀38 мм, жало ⌀11 мм, под узел 180 — ⌀32 и ⌀9. Отверстие проходное: стержень шурупа должен идти свободно, без зажима.
- Нижнюю деталь не сверлим — шуруп заходит прямо в древесину.
- Ставим узел и затягиваем ключом, пока зазор между венцами не уйдёт.
- Проверяем стык: детали сплочены, уплотнитель и клей креплению не мешают.
Отверстие готовится за 5–10 секунд. Дольше всего на объекте занимает разметка, а не сверление.
Нужно ли сверлить нижнюю деталь?
Нет. Сверлят только верхнюю.
Шуруп должен вворачиваться в целое дерево — именно там он держит. Просверлите нижний венец, и держаться ему будет не за что: узел потеряет фиксацию, а вместе с ней и весь смысл стяжки.
Чем закручивать?
Ключом DBD на 17 мм — он вставляется прямо в патрон дрели, переходники не нужны. Дрель берите низкооборотистую, 1050–1100 Вт.
Ударный гайковёрт использовать нельзя. Мощность превышена в 8–10 раз, плюс удар — шуруп ломается в месте перехода к резьбе. Обломок остаётся в венце, и достать его оттуда уже нечем.
Зазор между венцами не уходит. В чём дело?
Четыре причины, и все проверяются на месте:
- древесина набухла;
- в стык попал уплотнитель;
- шуруп зашёл в клеевой шов;
- шуруп попал в компенсационный паз.
Тянуть сильнее в такой ситуации бесполезно — сломаете шуруп, а зазор останется. Сначала разберитесь, что мешает деталям сойтись.
На чём чаще всего ошибаются?
| Ошибка | Чем оборачивается | Как избежать |
|---|---|---|
| Размер узла выбран не по детали | Пружина и шуруп работают не в расчётной геометрии | Подбирать по высоте бруса или диаметру бревна |
| Отверстие просверлено не на ту глубину | Стержень зажимается в верхней детали | Сверлить по схеме |
| Просверлена нижняя деталь | Шуруп не держится в древесине | Нижнюю деталь не сверлить |
| Шуруп попал в клеевой шов или паз | Не хватает сцепления | Смещать точку сверления по разметке |
| Узел стоит вплотную к углу | Зона соединения ослаблена | Отступать от угла не меньше 5 см |
| Все узлы с одной стороны детали | Усилие по длине распределяется неровно | Ставить в шахматном порядке |
| Количество посчитано по площади дома | Узлов окажется не столько, сколько нужно | Считать по разверткам стен |
Сравнение с другими способами
Чем узел отличается от нагеля и шпильки?
Задачей. Нагель фиксирует венцы друг относительно друга, шпилька стягивает ряды резьбовой тягой, а пружинный узел стягивает и продолжает поджимать стык, пока дерево меняет размеры.
| Нагель | Шпилька | Пружинный узел DBD | |
|---|---|---|---|
| Компенсация усушки | Ограниченная | Не автоматическая | Пружина поджимает постоянно |
| Обслуживание | Регулировки нет | Нужна периодическая протяжка | Протягивать не нужно |
| Монтаж | Простой | Шпильки, гайки, шайбы, доступ для протяжки | Сверление по схеме и ключ |
| Расстановка | По проекту | Привязана к трассам шпилек | Свободно по развёртке стен |
| Главный риск | Щели сам по себе не убирает | Стяжка слабеет | Ошибка в подборе или сверлении |
Обычный саморез в этом ряду решает только первую половину задачи: держит детали в момент монтажа и никак не отвечает на усушку.
И считать честнее не цену одного крепежа, а стоимость всей технологии: крепёж плюс инструмент плюс монтаж плюс обслуживание за годы.
Нужно ли подтягивать узлы, когда дом сядет?
Нет. Ради этого узел и придуман.
Пружина у нас коническая, в свободном состоянии 75 мм, в полностью сжатом 50 мм — рабочий ход получается 25 мм. Этого хода хватает, чтобы перекрыть усушку с запасом: дерево отдаёт влагу, венец опускается, пружина разжимается вслед за ним и держит стык поджатым. Лезть на стены с ключом через год не придётся.
690 кг и 2 тонны — что это за цифры?
Первая — про пружину, вторая — про шуруп.
690 кг при полном сжатии — усилие пружины, замеренное в лаборатории ГОСТ-Тест. Оговорку «при полном сжатии» мы не убираем: это конкретное состояние пружины, а не абстрактная характеристика.
До 2 тонн — сила, с которой шуруп стягивает детали при монтаже. Шуруп из легированной стали класса прочности 6.8, с шестигранной головкой 17 мм и несъёмной шайбой, покрытие цинковое двойное, 7 микрон.
Работают они по очереди: сначала шуруп сводит венцы, потом пружина держит стык годами.
Заказ, цены, доставка
Сколько стоит узел?
От 85 до 135 ₽ за штуку — зависит от размера и от объёма заказа.
| Узел | 50–500 шт | 500–1000 шт | 1000–5000 шт | от 5000 шт |
|---|---|---|---|---|
| 180 мм | 100 ₽ | 95 ₽ | 90 ₽ | 85 ₽ |
| 200 мм | 100 ₽ | 95 ₽ | 90 ₽ | 86 ₽ |
| 250 мм | 110 ₽ | 105 ₽ | 100 ₽ | 96 ₽ |
| 300 мм | 135 ₽ | 130 ₽ | 120 ₽ | 110 ₽ |
Отдельно продаются свёрла и ключи — инструмент покупается один раз и работает на всех объектах. Юрлицам выставляем счёт, физлицам — оплата картой.
Как получить заказ?
Отгружаем всё с одного склада в Москве.
- Самовывоз — со склада или из офиса на Молодогвардейской, 33к1.
- Москва — курьером, 5000 ₽.
- Московская область — расчёт индивидуальный, возим Яндекс Доставкой.
- Регионы — СДЭК, ПЭК, Деловые линии, Байкал Сервис. До терминала транспортной компании довозим бесплатно, дальше — по тарифу перевозчика.
Представительств в других городах у нас нет намеренно: содержать точки по стране дорого, и эта цена легла бы на покупателя. Проще отгружать всё из одного места.
